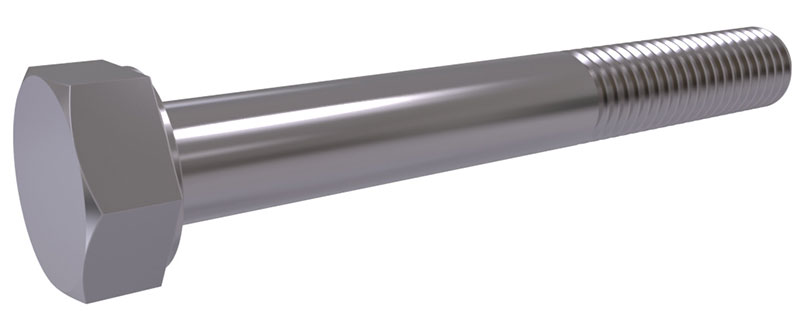

HEXAGON HEAD BOLTS
METRIC FINE PITCH THREAD
DIN 960 / ISO 8765 / EN 28765
Steel Grades: 8.8, 10.9
Finish: Self, Black, Bright Zinc, Hot Dip Galvanized (HDG)
| Thread d | M8x1 | M10x1 | M12x1,5 | (M14x1,5) | M16x1,5 | (M18x2) | M20x1,5 | (M22x2) | M24x2 | ||
| – | M10x1,25 | M12x1,25 | – | – | (M18x1,5) | M20x2 | (M22x1,5) | M24x1,5 | |||
| b | l<125mm | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 | |
| 125mm>l<200mm | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | ||
| l>200mm | 41 | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 | ||
| c | min. | 0,15 | 0,15 | 0,15 | 0,15 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | |
| max. | 0,6 | 0,6 | 0,6 | 0,6 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | ||
| da | max. | 9,2 | 11,2 | 13,7 | 15,7 | 17,7 | 20,2 | 22,4 | 24,4 | 26,4 | |
| ds | max. | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | |
| min. | Product grade A | 7,78 | 9,78 | 11,73 | 13,73 | 15,73 | 17,73 | 19,67 | 21,67 | 23,67 | |
| Product grade B | 7,64 | 9,64 | 11,57 | 13,57 | 15,57 | 17,57 | 19,48 | 21,48 | 23,48 | ||
| dw | min. | Product grade A | 11,6 | 15,6 | 17,4 | 20,5 | 22,5 | 25,3 | 28,2 | 30 | 33,6 |
| Product grade B | 11,4 | 15,4 | 17,2 | 20,1 | 22 | 24,8 | 27,7 | 29,5 | 33,2 | ||
| e | min. | Product grade A | 14,38 | 18,9 | 21,1 | 24,49 | 26,75 | 30,14 | 33,53 | 35,72 | 39,98 |
| Product grade B | 14,2 | 18,72 | 20,88 | 23,91 | 26,17 | 29,56 | 32,95 | 35,03 | 39,55 | ||
| k | nominal | 5,3 | 6,4 | 7,5 | 8,8 | 10 | 11,5 | 12,5 | 14 | 15 | |
| Product grade A | min. | 5,15 | 6,22 | 7,32 | 8,62 | 9,82 | 11,28 | 12,28 | 13,78 | 14,78 | |
| max. | 5,45 | 6,58 | 7,68 | 8,96 | 10,18 | 11,72 | 12,72 | 14,22 | 15,22 | ||
| Product grade B | min. | 5,06 | 6,11 | 7,21 | 8,51 | 9,81 | 11,15 | 12,15 | 13,65 | 14,65 | |
| max. | 5,54 | 6,69 | 7,79 | 9,09 | 10,29 | 11,85 | 12,85 | 14,35 | 15,35 | ||
| k´ | min. | 3,54 | 4,28 | 5,05 | 5,96 | 6,8 | 7,8 | 8,5 | 9,6 | 10,3 | |
| r | min. | 0,4 | 0,4 | 0,6 | 0,6 | 0,6 | 0,6 | 0,8 | 0,8 | 0,8 | |
| s | nominal = max | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | |
| min. | Product grade A | 12,73 | 16,73 | 18,67 | 21,67 | 23,67 | 26,67 | 29,67 | 31,61 | 35,38 | |
| Product grade B | 12,57 | 16,57 | 18,48 | 21,16 | 23,16 | 26,16 | 29,16 | 31 | 35 | ||
| Thread d | (M27x2) | M30x2 | (M33x2) | M36x3 | (M39x3) | M42x3 | (M45x3) | M48x3 | (M52x3) | |
| b | l<125mm | 60 | 66 | 72 | 78 | 84 | 90 | 96 | 102 | – |
| 125mm>l<200mm | 66 | 72 | 78 | 84 | 90 | 96 | 102 | 106 | 116 | |
| l>200mm | 79 | 85 | 91 | 97 | 103 | 109 | 115 | 121 | 129 | |
| c | min. | 0,2 | 0,2 | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 |
| max. | 0,8 | 0,8 | 0,8 | 0,8 | 1 | 1 | 1 | 1 | 1 | |
| da | max. | 30,4 | 33,4 | 36,4 | 39,4 | 42,4 | 45,6 | 48,6 | 52,6 | 56,6 |
| ds | max. | 27 | 30 | 33 | 36 | 39 | 42 | 45 | 48 | 52 |
| min. | 26,48 | 29,48 | 32,38 | 35,38 | 38,38 | 41,38 | 44,38 | 47,38 | 51,26 | |
| dw | min. | 38 | 42,7 | 46,6 | 51,1 | 55,9 | 59,9 | 64,7 | 69,4 | 74,2 |
| e | min. | 45,2 | 50,85 | 55,37 | 60,79 | 66,44 | 71,3 | 76,95 | 82,6 | 88,25 |
| k | nominal | 17 | 18,7 | 21 | 22,5 | 25 | 26 | 28 | 30 | 33 |
| min. | 16,65 | 18,28 | 20,58 | 22,08 | 24,58 | 25,58 | 27,58 | 29,58 | 32,5 | |
| max. | 17,35 | 19,12 | 21,42 | 22,92 | 25,42 | 26,42 | 28,42 | 30,42 | 33,5 | |
| k´ | min. | 11,7 | 12,8 | 14,4 | 15,5 | 17,2 | 17,9 | 19,3 | 20,9 | 22,8 |
| r | min. | 1 | 1 | 1 | 1 | 1 | 1,2 | 1,2 | 1,6 | 1,6 |
| s | nominal = max | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 | 80 |
| min. | 40 | 45 | 49 | 53,8 | 58,8 | 63,1 | 68,1 | 73,1 | 78,1 | |
| Thread d | M8x1 | M10x1 | M12x1,5 | (M14x1,5) | M16x1,5 | (M18x2) | M20x1,5 | (M22x2) | M24x2 | |||||||||||||
| – | M10x1,25 | M12x1,25 | – | – | (M18x1,5) | M20x2 | (M22x1,5) | M24x1,5 | ||||||||||||||
| l | Product grade | |||||||||||||||||||||
| A | B | ls | lg | ls | lg | ls | lg | ls | lg | ls | lg | ls | lg | ls | lg | ls | lg | ls | lg | |||
| nominal | min. | max. | min. | max. | min. | max. | min. | max. | min. | max. | min. | max. | min. | max. | min. | max. | min. | max. | min. | max. | min. | max. |
| 35 | 34,5 | 35,5 | – | – | 8 | 13 | ||||||||||||||||
| 40 | 39,5 | 40,5 | – | – | 13 | 18 | 7,75 | 14 | ||||||||||||||
| 45 | 44,5 | 45,5 | – | – | 18 | 23 | 12,75 | 19 | 7,5 | 15 | ||||||||||||
| 50 | 49,5 | 50,5 | – | – | 23 | 28 | 17,75 | 24 | 12,5 | 20 | 8,5 | 16 | ||||||||||
| 55 | 54,4 | 55,6 | – | – | 28 | 33 | 22,75 | 29 | 17,5 | 25 | 13,5 | 21 | 9,5 | 17 | ||||||||
| 60 | 59,4 | 60,6 | – | – | 33 | 38 | 27,75 | 34 | 22,5 | 30 | 18,5 | 26 | 14,5 | 22 | ||||||||
| 65 | 64,4 | 65,6 | – | – | 38 | 43 | 32,75 | 39 | 27,5 | 35 | 23,5 | 31 | 19,5 | 27 | 13 | 23 | 9 | 19 | ||||
| 70 | 69,4 | 70,6 | – | – | 43 | 48 | 37,75 | 44 | 32,5 | 40 | 28,5 | 36 | 24,5 | 32 | 18 | 28 | 14 | 24 | 10 | 20 | ||
| (75) | 74,4 | 75,6 | – | – | 48 | 53 | 42,75 | 49 | 37,5 | 45 | 33,5 | 41 | 29,5 | 37 | 23 | 33 | 19 | 29 | 15 | 25 | ||
| 80 | 794 | 80,6 | – | – | 53 | 58 | 47,75 | 54 | 42,5 | 50 | 38,5 | 46 | 34,5 | 42 | 28 | 38 | 24 | 34 | 20 | 30 | 16 | 26 |
| (85) | 84,3 | 85,7 | 83,25 | 88,75 | 58 | 63 | 52,75 | 59 | 47,5 | 55 | 43,5 | 51 | 39,5 | 47 | 33 | 43 | 29 | 39 | 25 | 35 | 21 | 31 |
| 90 | 89,3 | 90,7 | 88,25 | 91,75 | 63 | 68 | 57,75 | 64 | 52,5 | 60 | 48,5 | 56 | 44,5 | 52 | 38 | 48 | 34 | 44 | 30 | 40 | 26 | 36 |
| (95) | 94,3 | 95,7 | 93,25 | 93,75 | 68 | 73 | 62,75 | 69 | 57,5 | 65 | 53,5 | 61 | 49,5 | 57 | 43 | 53 | 39 | 49 | 35 | 45 | 31 | 41 |
| 100 | 99,3 | 100,7 | 98,25 | 101,75 | 73 | 79 | 67,75 | 74 | 62,5 | 70 | 58,5 | 65 | 54,5 | 62 | 48 | 58 | 44 | 54 | 40 | 50 | 36 | 46 |
| 110 | 109,3 | 110,7 | 108,25 | 111,75 | 77,75 | 84 | 72,5 | 80 | 68,5 | 76 | 64,5 | 72 | 58 | 68 | 54 | 64 | 50 | 60 | 46 | 56 | ||
| 120 | 119,3 | 120,7 | 118,25 | 121,75 | 87,75 | 94 | 82,5 | 90 | 78,5 | 86 | 74,5 | 82 | 68 | 78 | 64 | 74 | 60 | 70 | 56 | 66 | ||
| 130 | 129,2 | 130,8 | 128 | 132 | 91,75 | 98 | 86,5 | 94 | 82,5 | 90 | 76,5 | 86 | 72 | 82 | 68 | 78 | 64 | 74 | 60 | 70 | ||
| 140 | 139,2 | 140,8 | 138 | 142 | 101,75 | 108 | 96,5 | 104 | 92,5 | 100 | 88,5 | 96 | 82 | 92 | 78 | 88 | 74 | 84 | 70 | 80 | ||
| 150 | 149,2 | 150,8 | 148 | 152 | 111,75 | 118 | 106,5 | 114 | 102,5 | 110 | 98,5 | 106 | 92 | 102 | 88 | 98 | 84 | 94 | 80 | 90 | ||
| 160 | 159,2 | 160,8 | 158 | 162 | 116,5 | 124 | 112,5 | 12 | 108,5 | 116 | 102 | 112 | 98 | 108 | 94 | 104 | 90 | 100 | ||||
| (170) | 169,2 | 170,8 | 168 | 172 | 126,5 | 134 | 122,5 | 130 | 118,5 | 126 | 112 | 122 | 108 | 118 | 104 | 114 | 100 | 110 | ||||
| 180 | 179,2 | 180,8 | 178 | 182 | 136,5 | 144 | 132,5 | 140 | 128,5 | 136 | 122 | 132 | 118 | 128 | 114 | 124 | 110 | 120 | ||||
| (190) | 189,08 | 190,92 | 187,7 | 192,3 | 142,5 | 150 | 138,5 | 146 | 132 | 142 | 128 | 138 | 124 | 134 | 120 | 130 | ||||||
| 200 | 199,08 | 200,92 | 197,7 | 202,3 | 152,5 | 160 | 148,5 | 156 | 142 | 152 | 138 | 148 | 134 | 144 | 130 | 140 | ||||||
| Thread d | (M27x2) | M30x2 | (M33x2) | M36x3 | (M39x3) | M42x3 | (M45x3) | M48x3 | (M52x3) | |||||||||||
| l | ls | lg | ls | lg | ls | lg | ls | lg | ls | lg | ls | lg | ls | lg | ls | lg | ls | lg | ||
| Nominal | min. | max. | min. | max. | min. | max. | min. | max. | min. | max. | min. | max. | min. | max. | min. | max. | min. | max. | min. | max. |
| 90 | 89,3 | 90,7 | 20 | 30 | 14 | 24 | ||||||||||||||
| (95) | 94,3 | 95,7 | 25 | 35 | 19 | 29 | ||||||||||||||
| 100 | 99,3 | 100,7 | 30 | 40 | 24 | 34 | 18 | 28 | ||||||||||||
| 110 | 109,3 | 110,7 | 40 | 50 | 34 | 44 | 28 | 38 | 17 | 32 | ||||||||||
| 120 | 119,3 | 120,7 | 50 | 60 | 44 | 54 | 38 | 48 | 27 | 42 | 21 | 36 | ||||||||
| 130 | 129,2 | 130,8 | 54 | 64 | 48 | 58 | 42 | 52 | 31 | 46 | 25 | 40 | 19 | 34 | 13 | 28 | ||||
| 140 | 139,2 | 140,8 | 64 | 74 | 58 | 68 | 52 | 62 | 41 | 56 | 35 | 50 | 29 | 44 | 23 | 38 | 17 | 32 | ||
| 150 | 149,2 | 150,8 | 74 | 84 | 68 | 78 | 62 | 72 | 51 | 66 | 45 | 60 | 39 | 54 | 33 | 48 | 27 | 42 | 19 | 34 |
| 160 | 159,2 | 160,8 | 84 | 94 | 78 | 88 | 72 | 82 | 61 | 76 | 55 | 70 | 49 | 64 | 43 | 58 | 37 | 52 | 29 | 44 |
| (170) | 169,2 | 170,8 | 94 | 104 | 88 | 98 | 82 | 92 | 71 | 86 | 65 | 80 | 59 | 74 | 53 | 68 | 47 | 62 | 39 | 54 |
| 180 | 179,2 | 180,8 | 104 | 114 | 98 | 108 | 92 | 102 | 81 | 96 | 75 | 90 | 69 | 84 | 63 | 78 | 57 | 72 | 49 | 64 |
| (190) | 189,08 | 190,92 | 114 | 124 | 108 | 118 | 102 | 112 | 91 | 106 | 85 | 100 | 79 | 94 | 73 | 88 | 67 | 82 | 59 | 74 |
| 200 | 199,08 | 200,92 | 124 | 134 | 118 | 128 | 112 | 122 | 101 | 116 | 95 | 110 | 89 | 104 | 83 | 98 | 77 | 92 | 69 | 84 |
| 220 | 217,7 | 222,3 | 125 | 135 | 119 | 129 | 108 | 123 | 102 | 117 | 96 | 111 | 90 | 105 | 84 | 99 | 76 | 91 | ||
| 240 | 237,7 | 242,3 | 145 | 155 | 139 | 149 | 128 | 143 | 122 | 137 | 116 | 131 | 110 | 125 | 104 | 119 | 96 | 111 | ||
| 260 | 257,4 | 262,6 | 165 | 175 | 159 | 169 | 148 | 163 | 142 | 157 | 136 | 151 | 130 | 145 | 124 | 139 | 116 | 131 | ||
| 280 | 277,4 | 282,6 | 179 | 189 | 168 | 183 | 162 | 177 | 156 | 171 | 150 | 165 | 144 | 159 | 136 | 151 | ||||
| 300 | 297,4 | 302,6 | 199 | 209 | 188 | 203 | 182 | 197 | 176 | 191 | 170 | 185 | 164 | 179 | 156 | 171 | ||||
Characteristics:
- DIN 960 Bolts are High Strength Bolts with a Hexagon head and fine metric threads.
- Strength Class 5.6, 8.8, 10.9 and 12.9.
- Complies with ISO 8765, GOST 7798, GOST 7805 and GOST 15589.
Advantages:
- Provides reliable connection.
- A fine thread pitch ensures a strong tightening contact between the nut and the stud.
Application:
- Used for connecting and fixing parts and structures in construction, manufacturing, production and engineering.
- Used to securely fix the structure where a large step can cause an additional play of the product.
- Used in combination with hex nuts as well as lock nuts and self-locking nuts.
- Most often used in Marine environments, food or chemical industry.
DIN 960
DIN Standards DIN 960 are designed for an assortment of parts including modern DIN 960/ISO 8765/EN 28765 Hex Head Bolts. DIN 960 Bolts are produced from Carbon Steel, Stainless Steel Grade A1, A2 or A3, Brass, Ordinary combination steel or numerous different materials. DIN 960 Bolts are accessible in a wide scope of sizes, shapes and materials.
