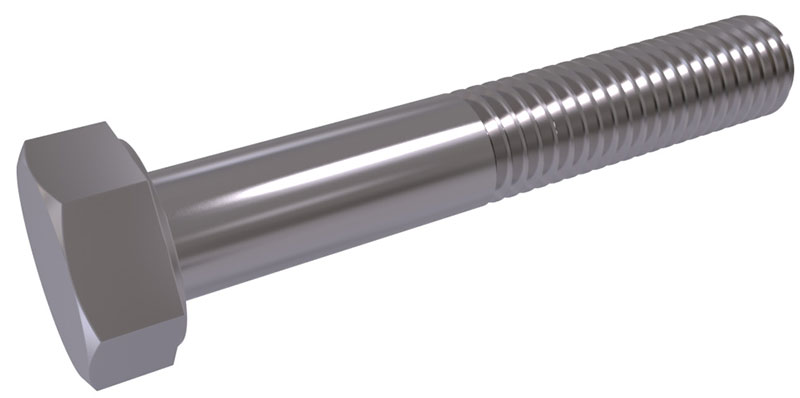

HEXAGON HEAVY HEX BOLTS
DIN 6914 / ISO 7412
Steel Grades: 10.9
Finish: Self, Black, Bright Zinc, Hot Dip Galvanized

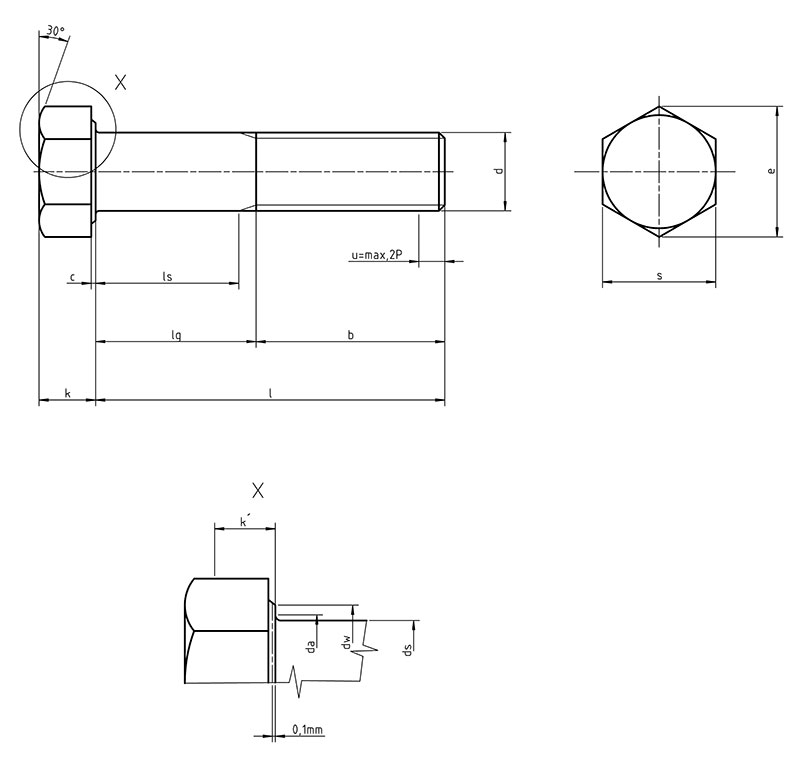

| Thread d | M12 | M16 | M20 | M22 | M24 | M27 | M30 | M36 | |
| P | 1,75 | 2 | 2,5 | 2,5 | 3 | 3 | 3,5 | 4 | |
| b (see tab. below) | above tde continuous steped line | 21 | 26 | 31 | 32 | 34 | 37 | 40 | 48 |
| under tde continuous steped line | 23 | 28 | 33 | 34 | 37 | 39 | 42 | 50 | |
| c | Min. | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 |
| Max. | 0,6 | 0,6 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | |
| da | Max. | 15,2 | 19,2 | 24 | 26 | 28 | 32 | 35 | 41 |
| ds | Nomial size | 12 | 16 | 20 | 22 | 24 | 27 | 30 | 36 |
| Min. | 11,3 | 15,3 | 19,16 | 21,16 | 23,16 | 26,16 | 29,16 | 35 | |
| Max. | 12,7 | 16,7 | 20,84 | 22,84 | 24,84 | 27,84 | 30,84 | 37 | |
| dw | Min. | 20 | 25 | 30 | 34 | 39 | 43,5 | 47,5 | 57 |
| e | Min. | 23,91 | 29,56 | 35,03 | 39,55 | 45,2 | 50,85 | 55,37 | 66,44 |
| k | Nomial size | 8 | 10 | 13 | 14 | 15 | 17 | 19 | 23 |
| Min. | 7,55 | 9,25 | 12,1 | 13,1 | 14,1 | 16,1 | 17,95 | 21,95 | |
| Max. | 8,45 | 10,75 | 13,9 | 14,9 | 15,9 | 17,9 | 20,05 | 24,05 | |
| k´ | Min. | 5,28 | 6,47 | 8,47 | 9,17 | 9,87 | 11,27 | 12,56 | 15,36 |
| r | Min. | 1,2 | 1,2 | 1,5 | 1,5 | 1,5 | 2 | 2 | 2 |
| s | Nomial size = max. | 22 | 27 | 32 | 36 | 41 | 46 | 50 | 60 |
| Min. | 21,16 | 26,16 | 31 | 35 | 40 | 45 | 49 | 58,8 | |
| Thread size d | M12 | M16 | M20 | M22 | M24 | M27 | M30 | M36 | ||||||||||
| l | ls | lg | ls | lg | ls | lg | ls | lg | ls | lg | ls | lg | ls | lg | ls | lg | ||
| Nominal size | Min. | Max. | Min. | Max. | Min. | Max. | Min. | Max. | Min. | Max. | Min. | Max. | Min. | Max. | Min. | Max. | Min. | Max. |
| 30 | 28,95 | 31,05 | 3,75 | 9 | ||||||||||||||
| 35 | 33,75 | 36,25 | 8,75 | 14 | ||||||||||||||
| 40 | 38,75 | 41,25 | 13,75 | 19 | 8 | 14 | ||||||||||||
| 45 | 43,75 | 46,25 | 16,75 | 22 | 13 | 19 | 6,5 | 14 | ||||||||||
| 50 | 48,75 | 51,25 | 21,75 | 27 | 18 | 24 | 11,5 | 19 | 10,5 | 18 | ||||||||
| 55 | 53,5 | 56,5 | 26,75 | 32 | 23 | 29 | 16,5 | 24 | 15,5 | 23 | ||||||||
| 60 | 58,5 | 61,5 | 31,75 | 37 | 28 | 34 | 21,5 | 29 | 20,5 | 28 | 17 | 26 | ||||||
| 65 | 63,5 | 66,5 | 36,75 | 42 | 33 | 39 | 26,5 | 34 | 25,5 | 33 | 22 | 31 | ||||||
| 70 | 68,5 | 71,5 | 41,75 | 47 | 38 | 44 | 31,5 | 39 | 30,5 | 38 | 27 | 36 | 24 | 33 | ||||
| 75 | 73,5 | 76,5 | 46,75 | 52 | 41 | 47 | 36,5 | 44 | 35,5 | 43 | 32 | 41 | 29 | 38 | 24,5 | 35 | ||
| 80 | 78,5 | 81,5 | 51,75 | 57 | 46 | 52 | 41,5 | 49 | 40,5 | 48 | 37 | 46 | 34 | 43 | 29,5 | 40 | ||
| 85 | 83,25 | 86,75 | 56,75 | 62 | 51 | 57 | 46,5 | 54 | 45,5 | 53 | 42 | 51 | 39 | 48 | 34,5 | 45 | 25 | 37 |
| 90 | 88,25 | 91,75 | 61,75 | 67 | 56 | 62 | 49,5 | 57 | 48,5 | 56 | 44 | 53 | 44 | 53 | 39,5 | 50 | 30 | 42 |
| 95 | 93,25 | 96,75 | 66,75 | 72 | 61 | 67 | 54,5 | 62 | 53,5 | 61 | 49 | 58 | 49 | 58 | 44,5 | 55 | 35 | 47 |
| 100 | 98,25 | 101,75 | 66 | 72 | 59,4 | 67 | 58,5 | 66 | 54 | 63 | 52 | 61 | 47,5 | 58 | 40 | 52 | ||
| 105 | 103,25 | 106,75 | 71 | 77 | 64,5 | 72 | 63,5 | 71 | 59 | 68 | 57 | 66 | 52,5 | 63 | 43 | 55 | ||
| 110 | 108,25 | 111,75 | 76 | 82 | 69,5 | 77 | 68,5 | 76 | 64 | 73 | 62 | 71 | 57,5 | 68 | 48 | 60 | ||
| 115 | 113,25 | 116,75 | 81 | 87 | 74,5 | 82 | 73,5 | 81 | 69 | 78 | 67 | 76 | 62,5 | 73 | 53 | 65 | ||
| 120 | 118,25 | 121,75 | 86 | 92 | 79,5 | 87 | 78,5 | 86 | 74 | 83 | 72 | 81 | 67,5 | 78 | 58 | 70 | ||
| 125 | 123 | 127 | 91 | 97 | 84,5 | 92 | 83,5 | 91 | 79 | 88 | 77 | 86 | 72,5 | 83 | 63 | 75 | ||
| 130 | 128 | 132 | 96 | 102 | 89,5 | 97 | 88,5 | 96 | 84 | 93 | 82 | 91 | 77,5 | 88 | 68 | 80 | ||
| 135 | 133 | 137 | 94,5 | 102 | 93,5 | 101 | 89 | 98 | 87 | 96 | 82,5 | 93 | 73 | 85 | ||||
| 140 | 138 | 142 | 99,5 | 107 | 98,5 | 106 | 94 | 103 | 92 | 101 | 87,5 | 98 | 78 | 90 | ||||
| 145 | 143 | 147 | 104,5 | 112 | 103,5 | 111 | 99 | 108 | 97 | 106 | 92,5 | 103 | 83 | 95 | ||||
| 150 | 148 | 152 | 109,5 | 117 | 108,5 | 116 | 104 | 113 | 102 | 111 | 97,5 | 108 | 88 | 100 | ||||
| 155 | 151 | 159 | 114,5 | 122 | 113,5 | 121 | 109 | 118 | 107 | 116 | 102,5 | 113 | 93 | 105 | ||||
| 160 | 156 | 164 | 118,5 | 126 | 114 | 123 | 112 | 121 | 107,5 | 118 | 98 | 110 | ||||||
| 165 | 161 | 169 | 123,5 | 131 | 119 | 128 | 117 | 126 | 112,5 | 123 | 103 | 115 | ||||||
| 170 | 166 | 174 | 124 | 133 | 122 | 131 | 117,5 | 128 | 108 | 120 | ||||||||
| 175 | 171 | 179 | 129 | 138 | 127 | 136 | 122,5 | 133 | 113 | 125 | ||||||||
| 180 | 176 | 184 | 134 | 143 | 132 | 141 | 127,5 | 138 | 118 | 130 | ||||||||
| 185 | 180,4 | 189,6 | 139 | 148 | 137 | 146 | 132,5 | 143 | 123 | 135 | ||||||||
| 190 | 185,4 | 194,6 | 144 | 153 | 142 | 151 | 137,5 | 148 | 128 | 140 | ||||||||
| 195 | 190,4 | 199,6 | 149 | 158 | 147 | 156 | 142,5 | 153 | 133 | 145 | ||||||||
| 200 | 195,4 | 204,6 | 152 | 161 | 147,5 | 158 | 138 | 150 | ||||||||||
