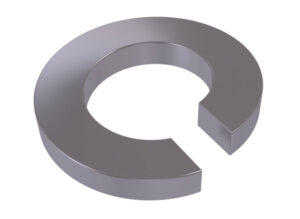

SPRING LOCK WASHER TYPE B
DIN 127 B
Spring Steel
Finish: Self, Black, Bright Zinc, Hot Dip Galvanized
| Size | For thread | d1 min. | d1 max. | d2 max. | b | s | h min. | h max. | r | Weight kg /1000pcs |
| 2 | M2 | 2,1 | 2,4 | 4,4 | 0,9 ± 0,1 | 0,5 ± 0,1 | 1 | 1,2 | 0,1 | 0,033 |
| 2,2 | M2,2 | 2,3 | 2,6 | 4,8 | 1 ± 0,1 | 0,6 ± 0,1 | 1,2 | 1,4 | 0,1 | 0,05 |
| 2,5 | M2,5 | 2,6 | 2,9 | 5,1 | 1 ± 0,1 | 0,6 ± 0,1 | 1,2 | 1,4 | 0,1 | 0,053 |
| 3 | M3 | 3,1 | 3,4 | 6,2 | 1,3 ± 0,1 | 0,8 ± 0,1 | 1,6 | 1,9 | 0,2 | 0,11 |
| 3,5 | M3,5 | 3,6 | 3,9 | 6,7 | 1,3 ± 0,1 | 0,8 ± 0,1 | 1,6 | 1,9 | 0,2 | 0,12 |
| 4 | M4 | 4,1 | 4,4 | 7,6 | 1,5 ± 0,1 | 0,9 ± 0,1 | 1,8 | 2,1 | 0,2 | 0,18 |
| 5 | M5 | 5,1 | 5,4 | 9,2 | 1,8 ± 0,1 | 1,2 ± 0,1 | 2,4 | 2,8 | 0,2 | 0,36 |
| 6 | M6 | 6,4 | 6,5 | 11,8 | 2,5 ± 0,15 | 1,6 ± 0,1 | 3,2 | 3,8 | 0,3 | 0,83 |
| 7 | M7 | 7,1 | 7,5 | 12,8 | 2,5 ± 0,15 | 1,6 ± 0,1 | 3,2 | 3,8 | 0,3 | 0,93 |
| 8 | M8 | 8,1 | 8,5 | 14,8 | 3 ± 0,15 | 2 ± 0,1 | 4 | 4,7 | 0,3 | 1,6 |
| 10 | M10 | 10,2 | 10,7 | 18,1 | 3,5 ± 0,2 | 2,2 ± 0,15 | 4,4 | 5,2 | 0,5 | 2,53 |
| 12 | M12 | 12,2 | 12,7 | 21,1 | 4 ± 0,2 | 2,5 ± 0,15 | 5 | 5,9 | 1 | 3,82 |
| 14 | M14 | 14,2 | 14,7 | 24,1 | 4,5 ± 0,2 | 3 ± 0,15 | 6 | 7,1 | 1 | 6,01 |
| 16 | M16 | 16,2 | 17 | 27,4 | 5 ± 0,2 | 3,5 ± 0,2 | 7 | 8,3 | 1 | 8,91 |
| 18 | M18 | 18,2 | 19 | 29,4 | 5 ± 0,2 | 3,5 ± 0,2 | 7 | 8,3 | 1 | 9,73 |
| 20 | M20 | 20,2 | 21,2 | 33,6 | 6 ± 0,2 | 4 ± 0,2 | 8 | 9,4 | 1 | 15,2 |
| 22 | M22 | 22,5 | 23,5 | 35,9 | 6 ± 0,2 | 4 ± 0,2 | 8 | 9,4 | 1 | 16,5 |
| 24 | M24 | 24,5 | 25,5 | 40 | 7 ± 0,25 | 5 ± 0,2 | 10 | 11,8 | 1,6 | 26,2 |
| 27 | M27 | 27,5 | 28,5 | 43 | 7 ± 0,25 | 5 ± 0,2 | 10 | 11,8 | 1,6 | 28,7 |
| 30 | M30 | 30,5 | 31,7 | 48,2 | 8 ± 0,25 | 6 ± 0,2 | 12 | 14,2 | 1,6 | 44,3 |
| 36 | M36 | 36,5 | 37,7 | 58,2 | 10 ± 0,25 | 6 ± 0,2 | 12 | 14,2 | 1,6 | 67,3 |
| 39 | M39 | 39,5 | 40,7 | 61,2 | 10 ± 0,25 | 6 ± 0,2 | 12 | 14,2 | 1,6 | 71,7 |
| 42 | M42 | 42,5 | 43,7 | 66,2 | 12 ± 0,25 | 7 ± 0,25 | 14 | 16,5 | 2 | 111 |
| 45 | M45 | 45,5 | 46,7 | 71,2 | 12 ± 0,25 | 7 ± 0,25 | 14 | 16,5 | 2 | 117 |
| 48 | M48 | 49 | 50,6 | 75 | 12 ± 0,25 | 7 ± 0,25 | 14 | 16,5 | 2 | 123 |
| 52 | M52 | 53 | 54,6 | 83 | 14 ± 0,25 | 8 ± 0,25 | 16 | 18,9 | 2 | 162 |
| 56 | M56 | 57 | 58,5 | 87 | 14 ± 0,25 | 8 ± 0,25 | 16 | 18,9 | 2 | 193 |
| 60 | M60 | 61 | 62,5 | 91 | 14 ± 0,25 | 8 ± 0,25 | 16 | 18,9 | 2 | 203 |
| 64 | M64 | 65 | 66,5 | 95 | 14 ± 0,25 | 8 ± 0,25 | 16 | 18,9 | 2 | 218 |
| 68 | M68 | 69 | 70,5 | 99 | 14 ± 0,25 | 8 ± 0,25 | 16 | 18,9 | 2 | 228 |
| 72 | M72 | 73 | 74,5 | 103 | 14 ± 0,25 | 8 ± 0,25 | 16 | 18,9 | 2 | 240 |
| 80 | M80 | 81 | 82,5 | 111 | 14 ± 0,25 | 8 ± 0,25 | 16 | 18,9 | 2 | 262 |
| 90 | M90 | 91 | 92,5 | 121 | 14 ± 0,25 | 8 ± 0,25 | 16 | 18,9 | 2 | 290 |
| 100 | M100 | 101 | 102,5 | 131 | 14 ± 0,25 | 8 ± 0,25 | 16 | 18,9 | 2 | 318 |
Product information
- Spring washers, DIN 127 also known as split washers, are available for M6 to M20 screws
- To DIN 127B
- Electro-galvanized
- Spring washers are self-locking washers that prevent nuts or bolts from vibrating loose
Material: steel, electro-galvanized
Colour: Zinc-coloured
Legend

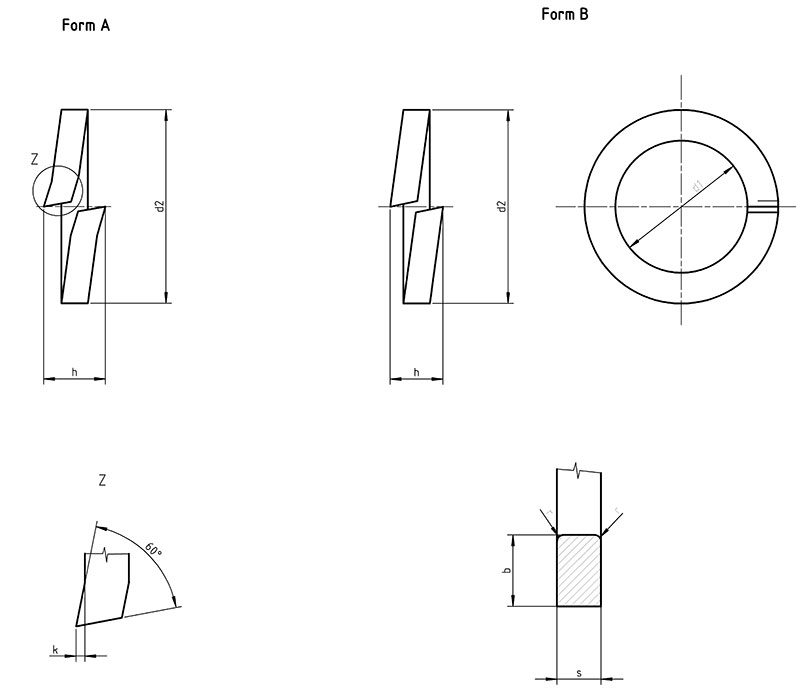

b=width, DIN=DIN standard, d1=inside Ø, d2=outside Ø, h=thickness, M=metric thread size
Spring washers to Din 127B with rectangular segment are additionally regularly known as spring lock washers or split washers, as they are at one point and bowed into a helical shape. This makes them apply a spring power between the clasp head and substrate. Accessible in tempered steel (A2 and A4) and steel (HV 430 – 530) zinc plated, in breadths from M2 to M22.
TFIT Fasteners Offer Hardened DIN 127B Spring Washers are incredible latches and come in different string sizes and styles. Each Thru Hardened DIN 127 B Spring Washer item is ideal for whatever your modern or assembling needs might be. For more data on our Thru Hardened Spring Washer items or any of our different items.
